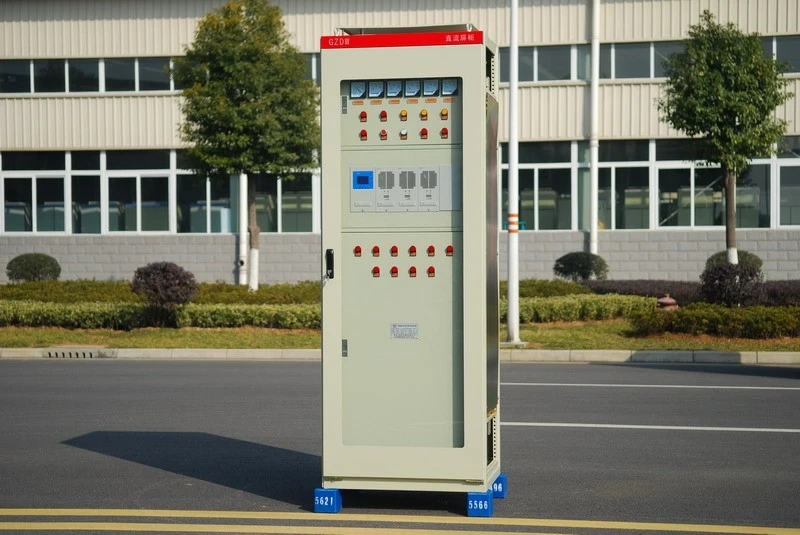

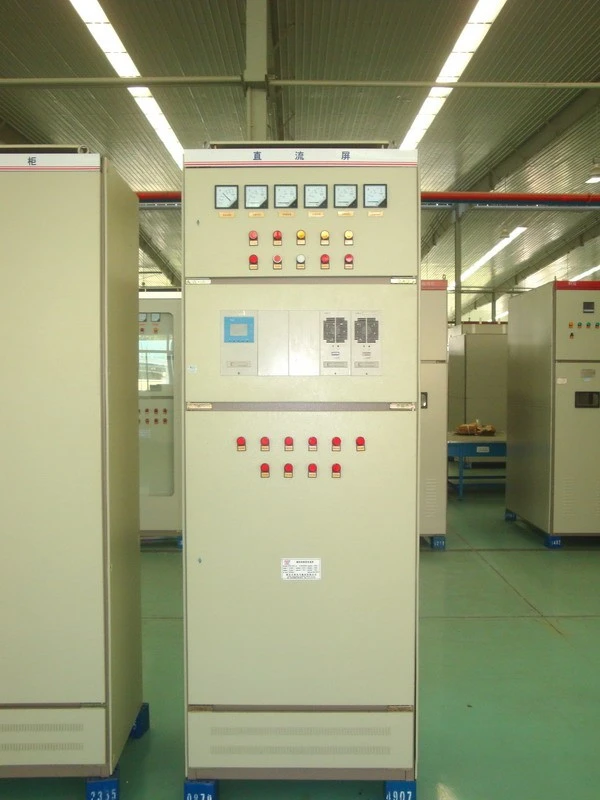

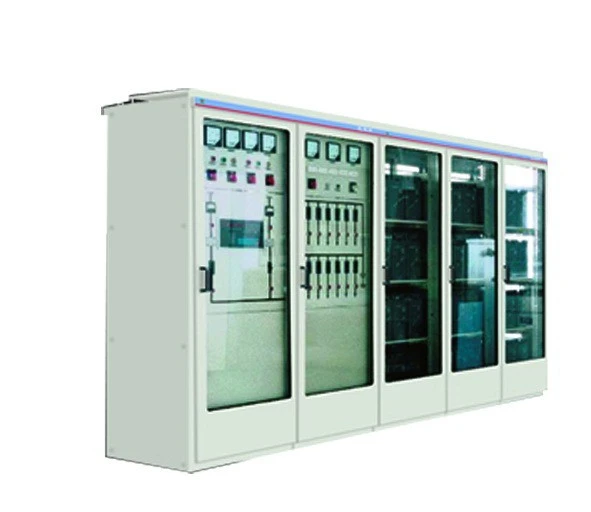

سری GZDW DCPصاحبSعرضه کنیدکابینت شارژ باتری
معرفی محصول
We Worldwide Electric Stock Co., Ltd (که از این پس به عنوان Worldwide Electric نامیده می شود) یک شرکت سهامی-علم و فناوری است که در زمینه ادغام تحقیقات علمی و توسعه، تولید و فروش، خدمات فنی فعالیت می کند. ما تولید کننده کابینت شارژ باتری هستیم. کابینه شارژ باتری (شامل در سوئیچینگ قطع کننده مدار، شارژ سلول یدکی، ابزارهای موجود در حلقه دوم و سایر تجهیزات ولتاژ پایین) مورد استفاده در نیروگاه، ایستگاه های آبی و پست های ولتاژ کلاس 35kv، 220kv و 110kv در چین، در حال حاضر، اکثر آنها از فناوری، تامین فاز و عملکرد محدود استفاده می کنند. منابع تغذیه فوق دارای معایب زیادی هستند و نمی توانند الزامات مهندسی برق در حال توسعه را برآورده کنند. منبع سوئیچ فرکانس بالا دارای مزایای حجم کم، وزن سبک، راندمان بالا، موج خروجی بسیار کم، پاسخ مودال سریع، دقت کنترل بالا و خروجی اضافه شده ماژول است، و این روند است که منبع سوئیچ فرکانس بالا به تدریج جایگزین منبع فاز می شود. به خصوص با پیشرفت سریع تکنیک الکترونیکی قدرت و بهبود کارکرد نیرو و دستگاه، قابلیت اطمینان و منطقه کاربردی سوئیچ فرکانس بالا{12}به مراتب بهتر از منبع تغذیه فاز و منبع اشباع عرضه می‌شود.
برنامه
این محصول مطابق با مشخصات GB/T8456-1996 "سوئیچگیر DC ولتاژ پایین" است.
واحد شارژ این محصول می‌تواند ماژول شارژ با فرکانس بالا-و شارژر فاز کنترل‌شده باشد.
میکروکنترلر این محصول می تواند از نوع کنترل کننده PLC و نوع SCM باشد.

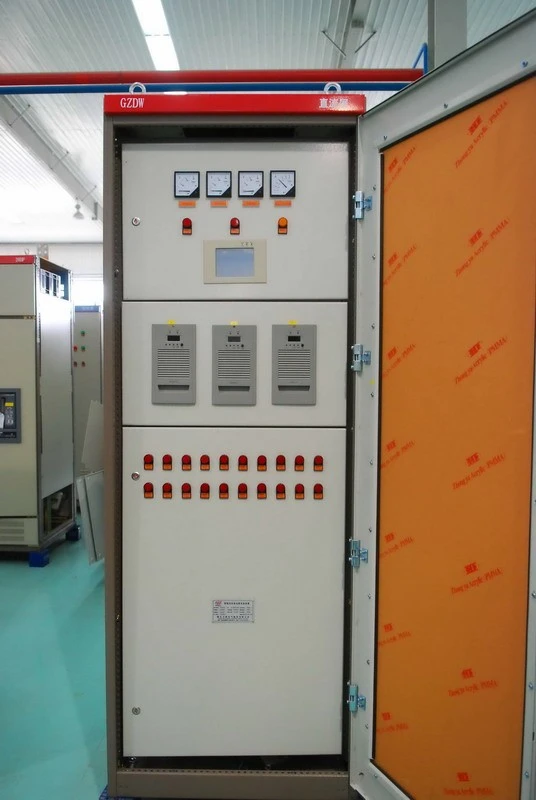

پانل منبع تغذیه DC سری GZDW برای پست های 10kv تا 500kv، نیروگاه، ساختمان های مرتفع، اتاق توزیع منطقه مسکونی و نیروگاه کوچک خود{2}، به عنوان کلید ولتاژ بالا، حفاظت رله، عملکرد تجهیزات اتوماتیک، منبع کنترل و منبع روشنایی شبکه قابل استفاده است. همچنین برای موارد دیگری که به منبع تغذیه DC نیاز است نیز قابل استفاده است.
شرایط اعمال شده
دمای محیط: -10 درجه تا +45 درجه
ارتفاع از سطح دریا: کمتر یا مساوی 2400 متر
رطوبت نسبی: میانگین روزانه کمتر یا مساوی 95 درصد میانگین ماهانه کمتر یا مساوی 90 درصد
بزرگی زمین لرزه کمتر یا مساوی 8
بدون آتش سوزی، خطر انفجار، آلودگی جدی، فرسایش شیمیایی یا زلزله شدید.
معنی تایپ
توجه:
انواع سلول:
C: فرکانس بسیار بالا-Cd-سلول نیکل.
G: سلول‌های نیکل-Cd-با بزرگنمایی بالا.
Z: بزرگنمایی متوسط- سی دی-سلول نیکل.
F: سلول اسید سرب ضد-اسید.
M: معاف از نگهداری سلول سرب اسید.
پارامترهای فنی
- منبع تغذیه ورودی AC دو مدار سه -فاز چهار- منبع تغذیه اصلی و منبع ذخیره هستند. ولتاژ ورودی نامی: سه فاز -AC چهار-خط 380V±10%, فرکانس50Hz±5%.
- حفاظت در برابر صاعقه: بیش از 2000: 1.
- ولتاژ خروجی نامی DC: 110 ولت، 220 ولت.
- جریان خروجی نامی: 6A، 10A، 12A، 20A، 30A، 40A، 50A، 60A، 70A، 80A، 90A، l00A، 120A، 130A، 150A، 180A، 200A، 200A، 200A.3.
- ظرفیت نامی سلول ثانویه: 10Ah، 20Ah، 38Ah، 65Ah، 100Ah، 150Ah، 200Ah، 300Ah، 500Ah، 600Ah، 800Ah، 1000Ah، l500Ah، l500Ah، l500Ah.
- ظرفیت سیستم: 10Ah، 20Ah، 38Ah، 65Ah، 100Ah، 150Ah، 200Ah، 300Ah، 400Ah، 600Ah، 800Ah، 1000Ah، 1500Ah، 200Ah.
- صدای کامل دستگاه:<55dB.
- حالت عملیات: عملکرد مداوم.
پارامترهای فنی سلول های سه نوع:
|
مرتب سازی سلولی پارامتر فنی{0}} نام مورد |
سلول اسید سرب ضد اسیدی ثابت GF |
سلول ثانویه سی دی{0}Ni |
باتری سرب اسیدی مهر و موم شده MF/GM |
||
|
GNC فوق العاده بالا |
GNC بالا |
GNC متوسط |
|||
|
ولتاژ نامی |
2V |
1.2V |
1.2V |
1.2V |
2V |
|
بزرگنمایی تخلیه |
کمتر یا مساوی 1C |
بزرگتر یا مساوی 6 درجه سانتیگراد |
3C-6C |
1C-3C |
＜3C |
|
یکسان سازی ولتاژ شارژ |
2.4V |
1.55V |
1.55V |
1.55V |
2.35V |
|
ولتاژ شارژ شناور |
2.30V |
1.4V |
1.4V |
1.4V |
2.25V |
|
تخلیه بیش از ولتاژ |
1.75V |
1V |
1V |
1V |
1.85V |
عملکردویژگی های ماژول شارژ
Tشاخص فنی ماژول240D05A
|
مورد |
شاخص |
شرایط تست |
||
|
حداقل |
ارزش نمایندگی |
حداکثر |
||
|
محدوده ولتاژ ورودی (VAC) |
300 |
380 |
456 |
خروجی 240ADC، بار کامل |
|
محدوده قابل تنظیم خروجی (VDC) |
180 |
230 |
300 |
ورودی 380DAC، بار کامل |
|
دقت ولتاژ تثبیت شده |
0.01% |
0.5% |
خروجی 198-286VDC، 20-100% بار، ورودی 300-456VAC |
|
|
دقت جریان تثبیت شده |
0.08% |
0.5% |
خروجی 198-286VDC، 20-100% بار، ورودی 300-456VAC |
|
|
اثر پویا |
12 یو اس |
50 یو اس |
100 یو اس |
خروجی نامی 20-75% پرش بار |
|
کارایی شارژر |
88% |
90% |
91% |
خروجی 300 ولت، 5 آمپر |
|
حداکثر نویز قابل شنیدن (dB) |
50 |
60 |
بار کامل، نویز محیط 40 دسی بل |
|
|
دمای ذخیره سازی (درجه) |
-40 |
35 |
60 |
|
|
دمای محیط سرویس (درجه) |
-15 |
25 |
45 |
خروجی 240 ولت، 20 آمپر |
|
نویز سرگردان فرکانس وسیع (mV) |
18 |
25 |
40 |
ورودی و خروجی نامی، بار مقاومتی |
|
حداکثر نویز سرگردان (mV) |
100 |
300 |
400 |
ورودی و خروجی نامی، بار مقاومتی |
|
درجه جریان نامتقارن موازی |
±0.5% |
±2% |
±5% |
ورودی و خروجی نامی، جریان تعادل را نظارت کنید |
|
تاخیر شروع (دوم) |
1 |
2 |
3 |
|
|
فاکتور ریپل |
0.01٪ تا 0.1٪ |
عرض فرکانس 0-20 مگاهرتز |
||
|
قدرت دی الکتریک |
1500VAC 50Hz |
زمان 1 دقیقه، جریان نشتی 10 میلی آمپر |
||
|
افزایش دمای رادیاتور داخلی |
کمتر یا مساوی 25 درجه |
دمای محیط 45 درجه |
||
|
کلاس بارگذاری |
کار مداوم زمانی که Ⅰکلاس (100%) جریان خروجی نامی دارد |
در محدوده ولتاژ شارژ شناور |
||
|
مشخصه محدودیت جریان خودکار |
جریان خروجی بیش از 112 درصد جریان نامی است |
حفاظت از توان ثابت، جریان خروجی افزایش نمی یابد و ولتاژ DC کاهش می یابد. |
||
|
حفاظت در برابر ولتاژ ورودی |
مقدار تنظیم ولتاژ ورودی (456±5VAC)، به طور خودکار یکسو کننده را ببندید. رعد و برق گذرا بر روی ولتاژ از صاعقه گیر ویژه HARRIS برای عناصر استفاده می کند. |
پس از نرمال شدن ولتاژ به طور خودکار برمی گردد. مقدار بیش از ولتاژ را می توان تنظیم کرد (زمانی که خروجی بدون بار- تنظیم شود) |
||
|
حفاظت در برابر ولتاژ خروجی |
هنگامی که ولتاژ خروجی از 328±3VDC فراتر رفت، به طور خودکار خروجی را متوقف می کند تا از آسیب دستگاه جلوگیری شود. |
پس از اینکه ولتاژ کمتر از مقدار بیش از حد ولتاژ شد، به طور خودکار برمی گردد. مقدار بیش از ولتاژ را می توان تنظیم کرد. |
||
|
مشخصه حفاظت از اتصال کوتاه خروجی |
در هر شرایط ولتاژ ورودی، ولتاژ خروجی و بار، خروجی به دلیل نقص اتصال کوتاه می کند. |
پس از عیب یابی به طور خودکار به عملکرد عادی باز می گردد. |
||
Hسیستم DC برق سوئیچ فرکانس بالا با سیستم DC برق معمولی مقایسه می شود
|
نوع شارژر |
سیستم DC برق معمولی |
واحد شارژ HXT از برق سوئیچ فرکانس بالا |
|
پارامتر فنی |
||
|
نام مورد |
||
|
دقت ولتاژ تثبیت شده |
کمتر یا مساوی 2±% |
کمتر یا مساوی ± 0.1٪ |
|
دقت جریان تثبیت شده |
کمتر یا مساوی 1±% |
کمتر یا مساوی ± 0.5٪ |
|
فاکتور ریپل |
کمتر یا مساوی 2±% |
کمتر یا مساوی ± 0.1٪ |
|
اثر عرضه |
کمتر یا مساوی 2% |
0.05% |
|
کارایی |
>75% |
>90% |
|
سر و صدا |
<55dB |
<55dB |
|
هارمونیک |
بدون دخالت |
بدون دخالت |
|
عملکرد مدیریت سلول |
معمولی |
کامل |
Gکلی
ماژول شارژ فرکانس بالا ورودی تعادل خط سه-فاز سه- را بدون از بین رفتن جریان سیم میانی می‌پذیرد. در ترمینال ورودی AC، مهار کننده پیک پیشرفته و مدار فیلتر EMI استفاده می شود. برای در نظر گرفتن MOFEI به عنوان عنصر اصلی، استفاده از فناوری فرکانس بالا PWM PDM و تبدیل AC／DC→DC／AC→AC／DC، با یکسان سازی جریان مستقل برای انجام N{4}} پشتیبان اضافی. دوشاخه گرمایش الکتریکی قابل استفاده است و نیازی به تنظیم آن پس از تنظیم پایان نیست.
