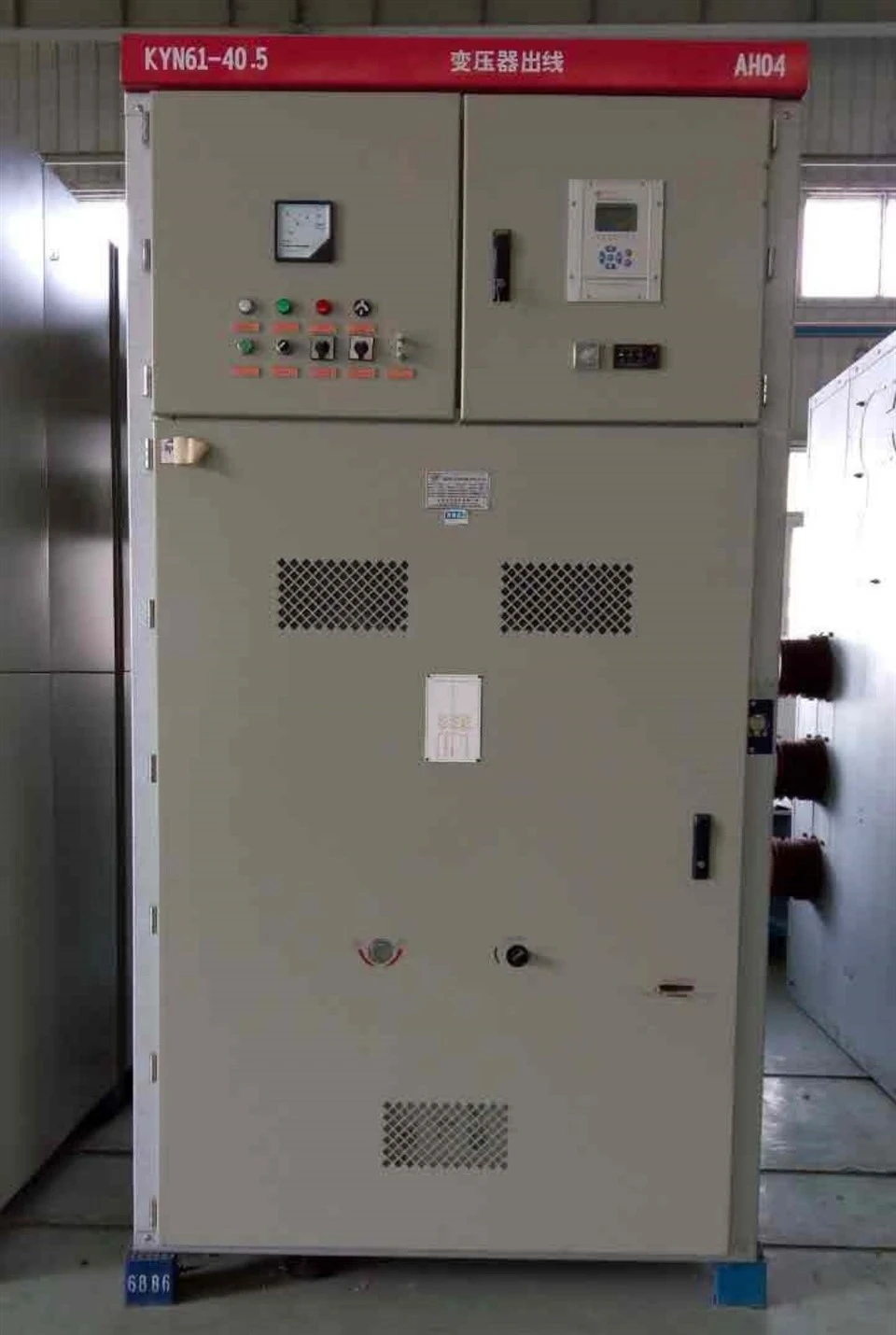

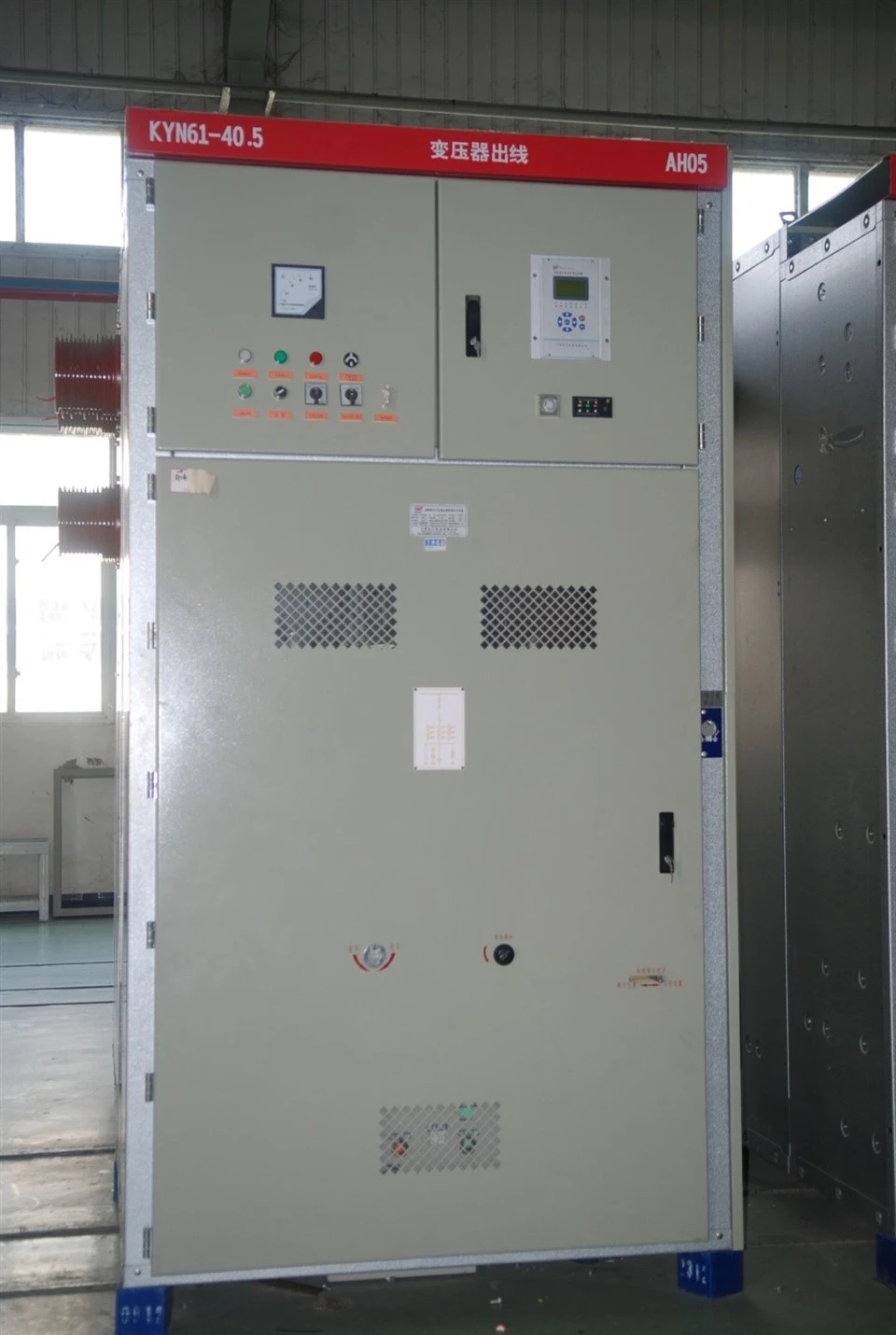

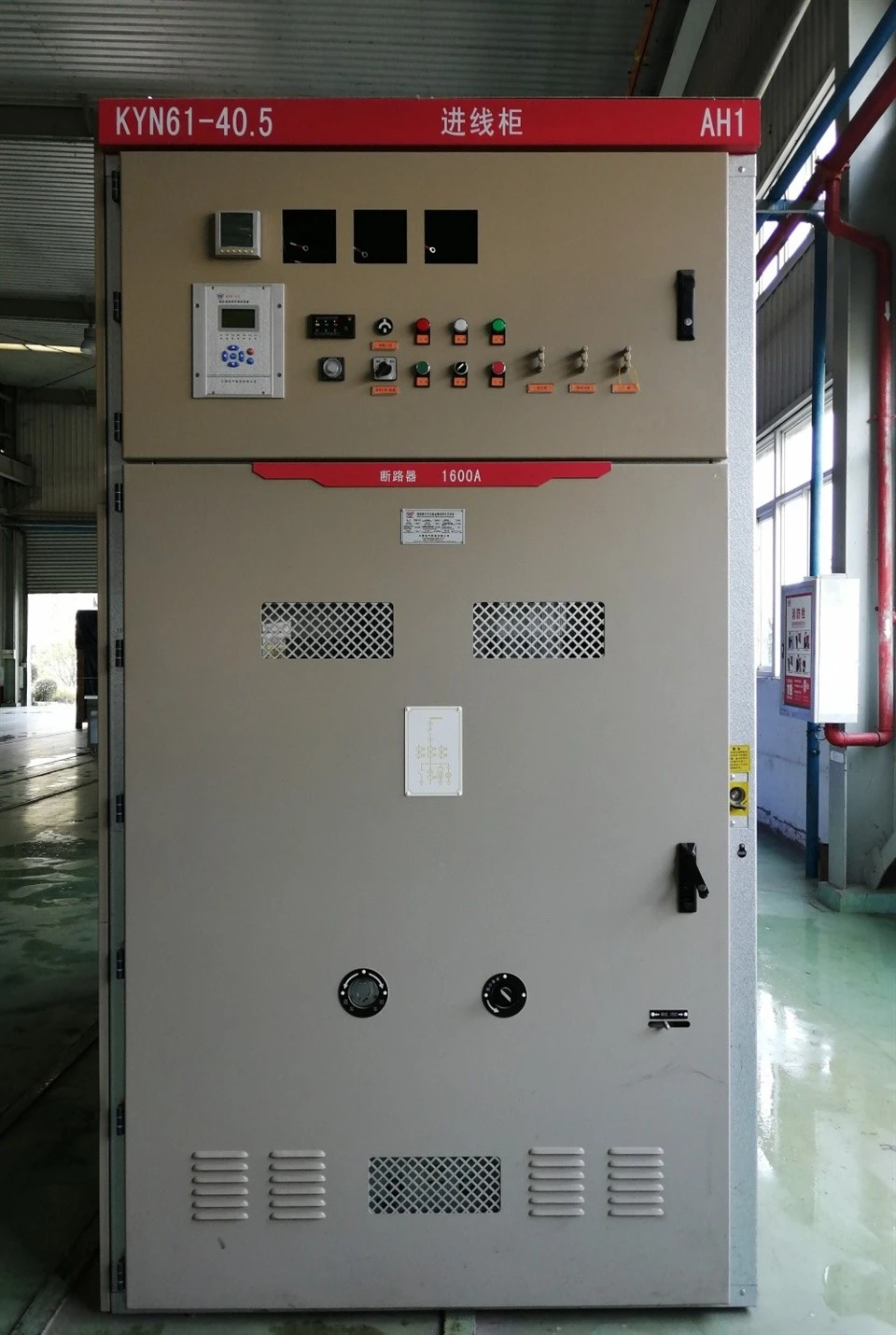

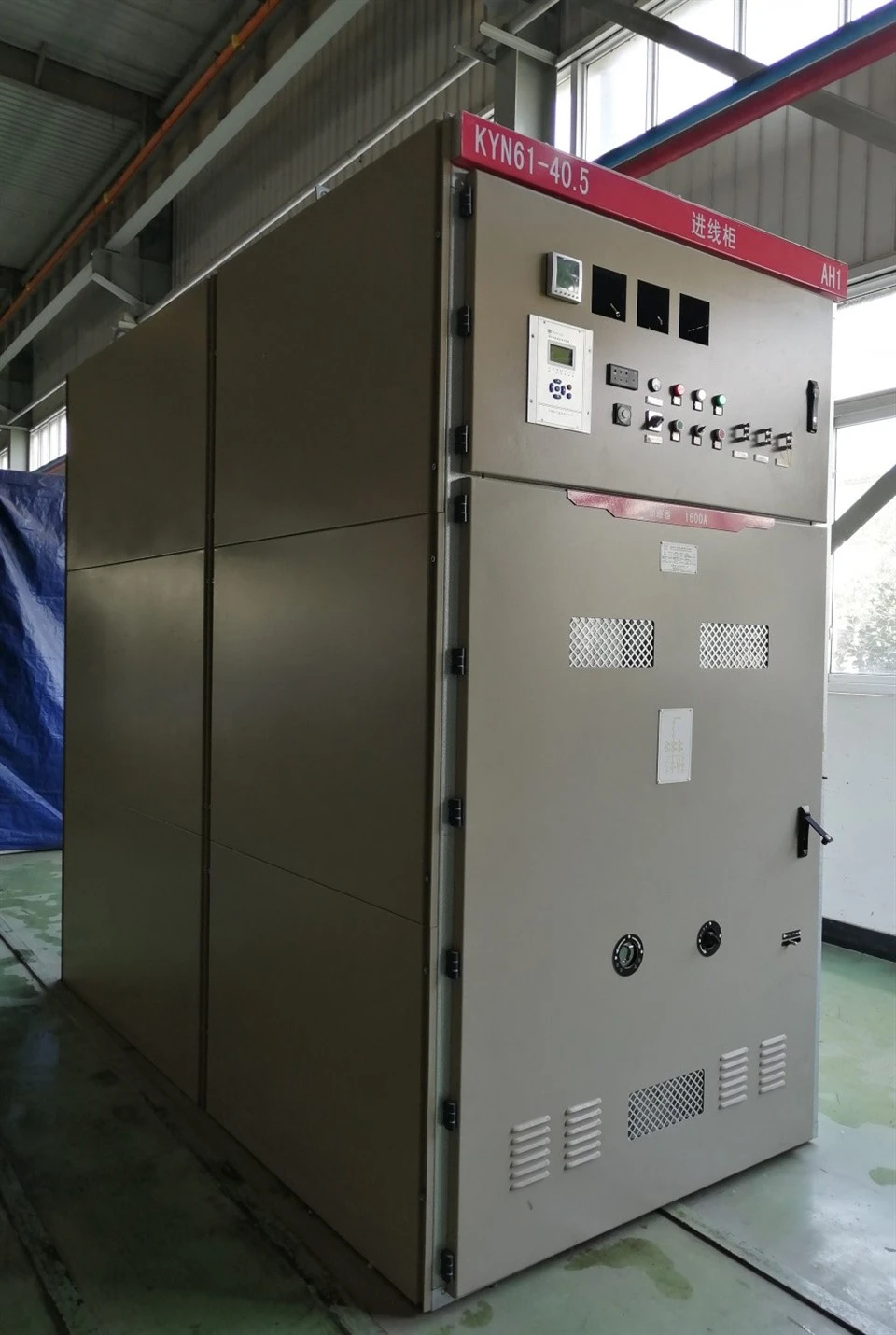

KYN61-40.535 کیلو ولت پانل های ولتاژ متوسط
ژنرال
ما تولیدکننده پانل‌های ولتاژ متوسط KYN61-40.5 35kV (به دنبال مخفف تابلو برق) هستیم که در سیستم برق سه فاز AC 50 هرتز 35 کیلوولت استفاده می‌شود. ایمنی در DNA آن نهادینه شده است. این به طور هوشمند قطعات زنده را در محفظه های فلزی مستقل جدا می کند و دارای یک سیستم قفل مکانیکی قوی است که به طور کامل از عملکرد نادرست جلوگیری می کند. در صورت بروز خطای قوس داخلی، مانند یک کیسه هوا عمل می‌کند-که فوراً فشار را از طریق یک کانال کمکی طراحی شده برای به حداقل رساندن خطر آزاد می‌کند. این یک "نگهبان ایمنی" واقعی است.
پارامترهای فنی اصلی
|
نام |
واحد |
داده ها |
|
|
ولتاژ نامی |
کیلو ولت |
40.5 |
|
|
جریان رتبه بندی شده |
A |
1250,1600,2000,(2500) |
|
|
ولتاژ تحمل فرکانس برق 1 دقیقه |
کیلو ولت |
95 |
|
|
ولتاژ مقاومت در برابر ضربه صاعقه |
کیلو ولت |
185 |
|
|
مدار کمکی، مدار کنترل فرکانس برق مقاومت در برابر ولتاژ |
V/1 دقیقه |
2000 |
|
|
فرکانس رتبه بندی شده |
هرتز |
50 |
|
|
جریان قطعی اتصال کوتاه نامی |
kA |
20,25,31.5 |
|
|
ولتاژ متحمل به زمان کوتاه-مدت زمان اتصال کوتاه نامی |
kA/4s |
20,25,31.5 |
|
|
اوج امتیازی جریان را تحمل کنید |
kA |
50,63,80 |
|
|
جریان مدار کوتاه نامی- |
kA |
50,63,80 |
|
|
ولتاژ نامی مدار کنترل |
V |
DC: 110 ,220 ;AC: 110 ,220 |
|
|
سطح حفاظت |
محفظه کلید |
IP3X |
|
|
محفظه (در باز) |
IP2X |
||
نمودار شماتیک ساختار تجهیزات تابلو برق
الف. اتاق ساز دو بار
ب. اتاق گاری دستی
ج. اتاق اتوبوس
د. اتاق کابل
- دریچه
- گاری دستی قطع کننده مدار
- دو بار دوشاخه
- اتوبوس اصلی
- بوش شینه
- کلید ارتینگ
- جعبه تماس
- اتصال کابل
- ترانسفورماتور جریان
- دستگاه آزاد کننده فشار
